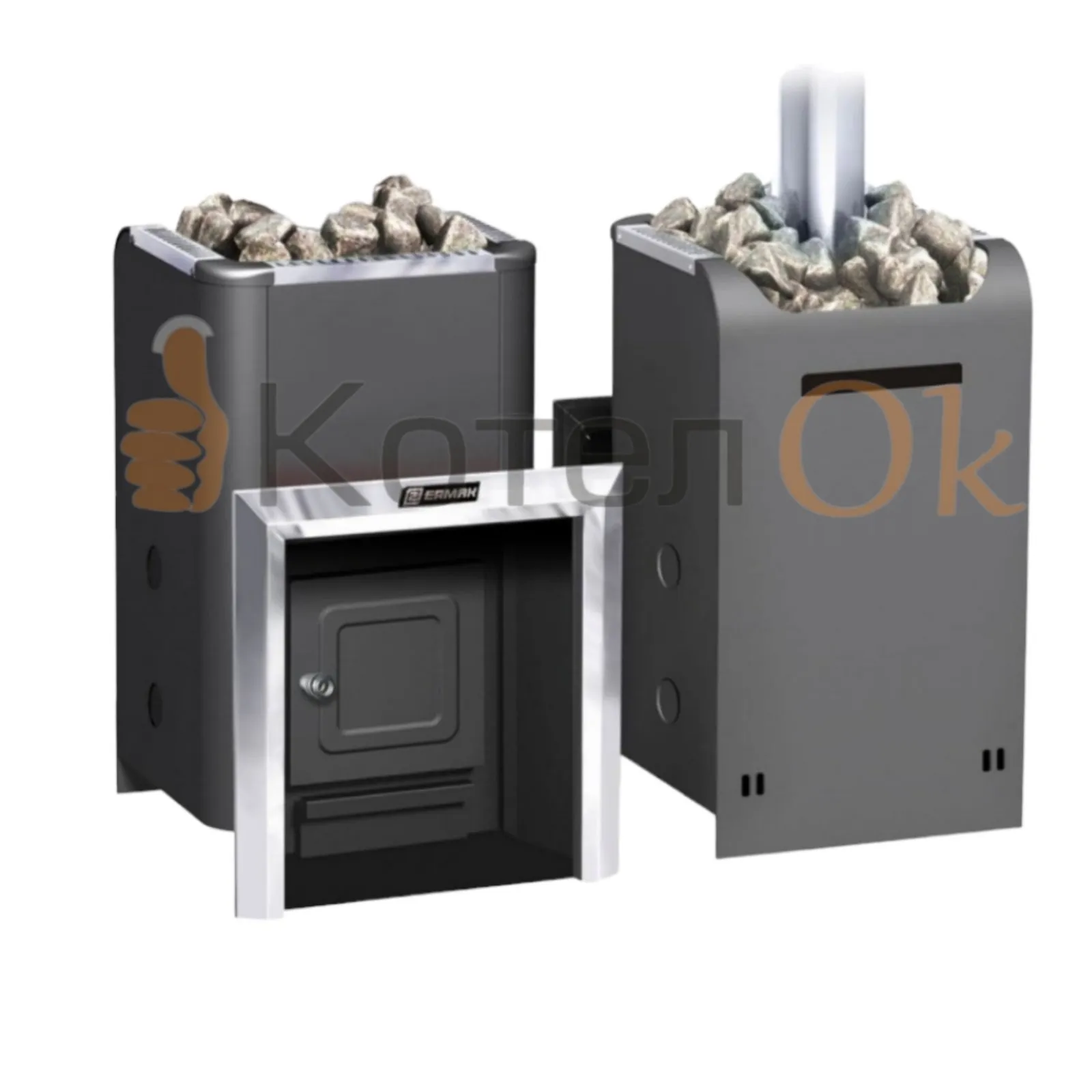

ПЕЧЬ ДЛЯ БАНИ ЕРМАК УРАЛОЧКА 24 Н

Газо-дровяные печи – каменки предназначены для обогрева парильного отделения
и смежных помещений бани, получения пара и нагрева воды. Одинаково адаптированы для использования в финской сауне и русской бане. Имеют возможность работы,
как на газообразном топливе (природный газ низкого давления по ГОСТ 5542), так и
твердом (дрова). Для использования природного газа необходимо установить на печь
газогорелочное устройство с автоматикой регулирования и безопасности САБК (далее
по тексту ГГУ или автоматика). Газогорелочное устройство предназначено для сжигания поступающей газовой смеси в бытовых банных печах, а автоматика обеспечивает
безопасную эксплуатацию.
Печи изготавливаются с применением современных технологий: раскроя, гибки,
сварки и формообразования металла (рисунок - 1).
Используемые материалы эстетичны, безопасны и долговечны.
- В печах моделей Уралочка 12, 16 свод топки выполнен из стали толщиной 6 мм, а
для изготовления ее корпуса и системы газоходов применена сталь 3-4мм, футерованная до 6мм в местах наибольших термических нагрузок.
- В моделях печей Уралочка 12Н, 16Н свод топки изготовлен из жаростойкой нержавеющей стали толщиной 3 мм c содержанием хрома до 17% и температурой окалинообразования до 900°С, в топке и системе газоходов применена нержавеющая сталь
толщиной 2мм.
Кожуха, окрашенные черной кремнийорганической краской, декорированы элементами из зеркальной нержавеющей стали. Сочетание черного цвета и нержавеющей
стали придает изделию некую контрастность, строгость и современность.
Особенности конструкции базовых моделей
ПРЕДТОПОЧНЫЙ ТОННЕЛЬ – позволяет вынести дверку топки в смежное помещение, что достаточно удобно и современно. Тоннель представляет из себя жёсткую
конструкцию, обеспечивая удобство монтажа и демонтажа.
ДЕКОРАТИВНАЯ РАМКА — позволяет аккуратно прикрыть зазоры в стеновом
проеме после установки печи.
ТОПКА - в конструкции которой установлена уникальная система теплообмена.
С ее помощью реализован принцип равномерного распределения тепловых нагрузок.
КАМЕНКА – вентилируемая, открытого типа. Нагрев объема камней требует значительной теплопередачи, для чего максимально увеличен их контакт с теплопередающими поверхностями.
СИСТЕМА ГАЗОХОДОВ – устроена таким образом, чтобы обеспечить сгорание каждой частички топлива, увеличить длину прохождения пламени и дымовых газов.
ЗОЛЬНИК-СОВОК – позволяет аккуратно удалить золу, просыпавшуюся через
щели колосника не прекращая процесса горения.
КОЖУХ-КОНВЕКТОР – обеспечивает распределение потоков нагретого воздуха
и защиту от инфракрасного излучения.

- Экран-конвектор. Направляет тепловой поток вдоль стенки печи и снимет жесткое инфракрасное излучение;
- Сетка-каменка. Заполненная камнем и навешенная на печь позволяет снять жесткое инфракрасное излучение и увеличивает теплоемкость печи;
- Навесной бак для нагрева воды в парилке. Нагрев осуществляется за счет передачи тепла от задней стенки печи;
- Теплообменник встраиваемый в топку. Может монтироваться на левую или правую сторону. Предназначен для нагрева воды в выносном баке за счет естественной
циркуляции и удобен, когда бак для горячей воды необходимо разместить в смежном
помещении (например, в моечное отделение бани)
Газогорелочное устройство с системой автоматики безопасности
Основные задачи установленного на печь ГГУ (рисунок-3) сводиться к нагреву, автоматическому поддержанию заданной температуры теплоносителя (воздух в парной)
и отключению подачи газа в аварийных ситуациях.


Для обеспечения безопасной периодической топки банных печей газогорелочное устройство комплектуется автоматикой регулирования и безопасности УГ САБК-ТБ.
Автоматика УГ САБК-ТБ (термоэлектрическая) энергонезависимое комплексное универсальное малогабаритное устройство, работающее в автоматическом режиме по заданной температуре воздуха в отапливаемом помещении.
Газовая автоматика регулирования и безопасности имеет встроенный регулятор давления газа, поддерживающий постоянное давление газа в газовом коллекторе, что позволяет выполнить более точную настройку ГГУ и обеспечить оптимальный тепловой режим работы отопительной установки. При этом создается постоянная скорость истечения газа на срезе сопла, что обеспечивает равномерное горение газовоздушной
смеси на основных горелках с постоянной теплопроизводительностью независимо от
повышения давления газа в сети.
В случае работы газоиспользующей установки при условиях повышенного давления в топливной магистрали, регулятор давления позволяет экономить до 30% газа.
Поддержание заданной температуры воздуха парной (в пределах +70..+120 оС )
осуществляется автоматикой с помощью термосильфонного преобразователя температуры. Капиллярная трубка термосильфонного преобразователя (датчик температуры),
позволяет произвести его установку в наилучшем, для контроля температуры месте.
Автоматика обеспечивает безопасную работу газоиспользующей установки и выполняет следующие функции:
Регулирования:
- розжиг запальника (вручную);
- розжиг основной горелки ГГУ;
- автоматическое поддержание заданной температуры теплоносителя (воздух в парной +70..+120 0С);
- поддержание заданного давления газа в коллекторе основной горелки ГГУ при
повышении давления на входе от 1300 Па до 3000 Па (кратковременно до 5000 Па);
- автоматическую блокировку подачи газа на основную горелку при розжиге запальника;
- ручное отключение подачи газа на основную горелку при работающем запальнике;
- ручную регулировку мощности запальника.
Обеспечения безопасности. Автоматическое отключение подачи газа в аварийных
ситуациях:
- при перегреве теплоносителя (воздух в парной);
- при погасании пламени на запальной горелке;
- при нарушении тяги.
